MAZDA MODEL CX-5 2012 Manual del propietario (in Spanish)

Black plate (181,1)

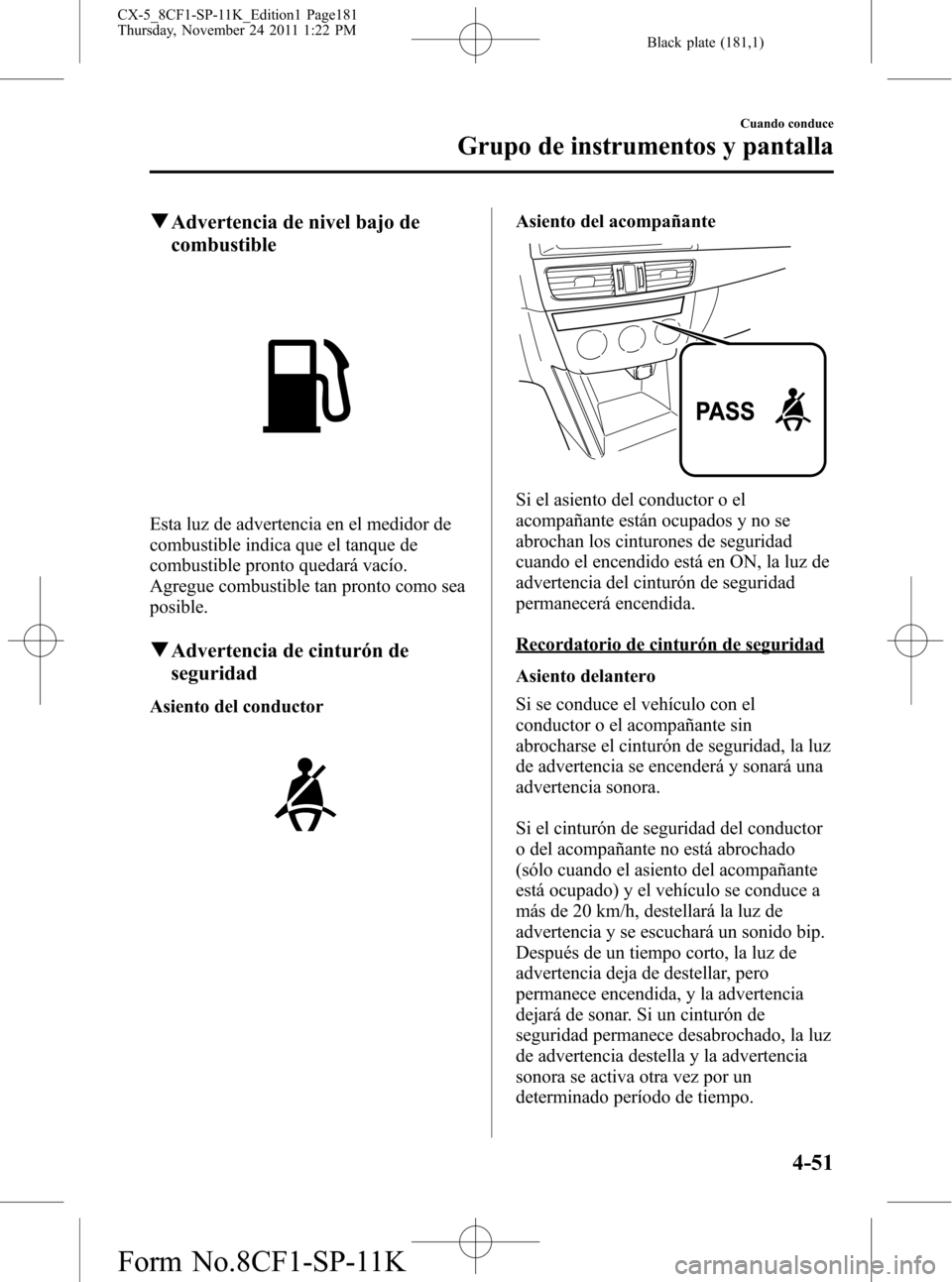

qAdvertencia de nivel bajo de
combustible
Esta luz de advertencia en el medidor de
combustible indica que el tanque de
combustible pronto quedará vacío.
Agregue combustible tan pronto como sea
posible.
qAdvertencia de cinturón de
seguridad
Asiento del conductor
Asiento del acompañante
Si el asiento del conductor o el
acompañante están ocupados y no se
abrochan los cinturones de seguridad
cuando el encendido está en ON, la luz de
advertencia del cinturón de seguridad
permanecerá encendida.
Recordatorio de cinturón de seguridad
Asiento delantero
Si se conduce el vehículo con el
conductor o el acompañante sin
abrocharse el cinturón de seguridad, la luz
de advertencia se encenderá y sonará una
advertencia sonora.
Si el cinturón de seguridad del conductor
o del acompañante no está abrochado
(sólo cuando el asiento del acompañante
está ocupado) y el vehículo se conduce a
más de 20 km/h, destellará la luz de
advertencia y se escuchará un sonido bip.
Después de un tiempo corto, la luz de
advertencia deja de destellar, pero
permanece encendida, y la advertencia
dejará de sonar. Si un cinturón de
seguridad permanece desabrochado, la luz
de advertencia destella y la advertencia
sonora se activa otra vez por un
determinado período de tiempo.
Cuando conduce
Grupo de instrumentos y pantalla
4-51
CX-5_8CF1-SP-11K_Edition1 Page181
Thursday, November 24 2011 1:22 PM
Form No.8CF1-SP-11K

Black plate (182,1)

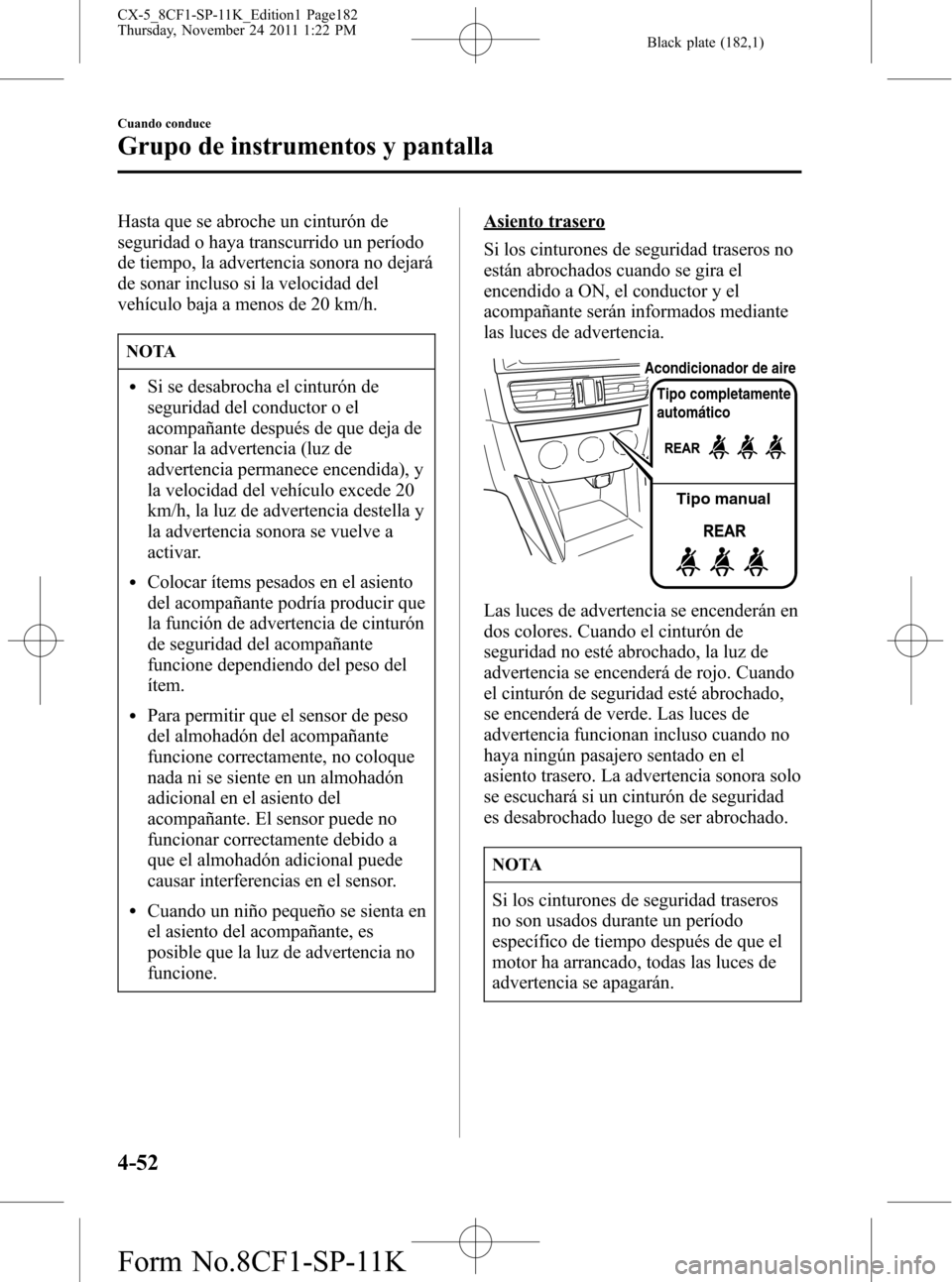

Hasta que se abroche un cinturón de
seguridad o haya transcurrido un período
de tiempo, la advertencia sonora no dejará
de sonar incluso si la velocidad del
vehículo baja a menos de 20 km/h.
NOTA
lSi se desabrocha el cinturón de
seguridad del conductor o el
acompañante después de que deja de
sonar la advertencia (luz de
advertencia permanece encendida), y
la velocidad del vehículo excede 20
km/h, la luz de advertencia destella y
la advertencia sonora se vuelve a
activar.
lColocar ítems pesados en el asiento
del acompañante podría producir que
la función de advertencia de cinturón
de seguridad del acompañante
funcione dependiendo del peso del
ítem.
lPara permitir que el sensor de peso
del almohadón del acompañante
funcione correctamente, no coloque
nada ni se siente en un almohadón
adicional en el asiento del
acompañante. El sensor puede no
funcionar correctamente debido a
que el almohadón adicional puede
causar interferencias en el sensor.
lCuando un niño pequeño se sienta en
el asiento del acompañante, es
posible que la luz de advertencia no
funcione.
Asiento trasero
Si los cinturones de seguridad traseros no
están abrochados cuando se gira el
encendido a ON, el conductor y el
acompañante serán informados mediante
las luces de advertencia.
Tipo completamente
automático
Tipo manual
Acondicionador de aire
Las luces de advertencia se encenderán en
dos colores. Cuando el cinturón de
seguridad no esté abrochado, la luz de
advertencia se encenderá de rojo. Cuando
el cinturón de seguridad esté abrochado,
se encenderá de verde. Las luces de
advertencia funcionan incluso cuando no
haya ningún pasajero sentado en el
asiento trasero. La advertencia sonora solo
se escuchará si un cinturón de seguridad
es desabrochado luego de ser abrochado.
NOTA
Si los cinturones de seguridad traseros
no son usados durante un período
específico de tiempo después de que el
motor ha arrancado, todas las luces de
advertencia se apagarán.
4-52
Cuando conduce
Grupo de instrumentos y pantalla
CX-5_8CF1-SP-11K_Edition1 Page182
Thursday, November 24 2011 1:22 PM
Form No.8CF1-SP-11K

Black plate (183,1)

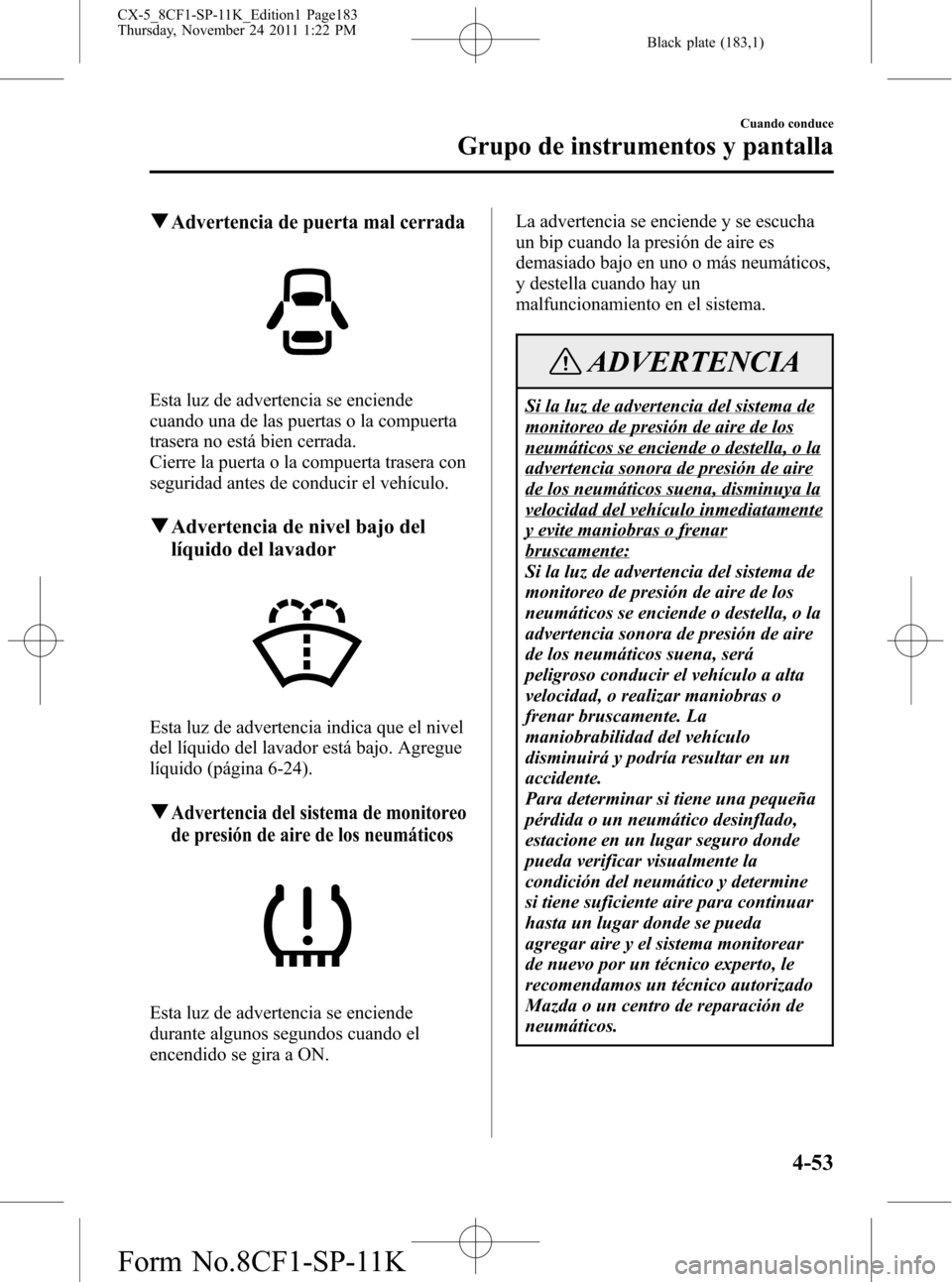

qAdvertencia de puerta mal cerrada
Esta luz de advertencia se enciende
cuando una de las puertas o la compuerta
trasera no está bien cerrada.
Cierre la puerta o la compuerta trasera con
seguridad antes de conducir el vehículo.
qAdvertencia de nivel bajo del
líquido del lavador
Esta luz de advertencia indica que el nivel
del líquido del lavador está bajo. Agregue
líquido (página 6-24).
qAdvertencia del sistema de monitoreo
de presión de aire de los neumáticos
Esta luz de advertencia se enciende
durante algunos segundos cuando el
encendido se gira a ON.La advertencia se enciende y se escucha
un bip cuando la presión de aire es
demasiado bajo en uno o más neumáticos,
y destella cuando hay un
malfuncionamiento en el sistema.
ADVERTENCIA
Si la luz de advertencia del sistema de
monitoreo de presión de aire de los
neumáticos se enciende o destella, o la
advertencia sonora de presión de aire
de los neumáticos suena, disminuya la
velocidad del vehículo inmediatamente
y evite maniobras o frenar
bruscamente:
Si la luz de advertencia del sistema de
monitoreo de presión de aire de los
neumáticos se enciende o destella, o la
advertencia sonora de presión de aire
de los neumáticos suena, será
peligroso conducir el vehículo a alta
velocidad, o realizar maniobras o
frenar bruscamente. La
maniobrabilidad del vehículo
disminuirá y podría resultar en un
accidente.
Para determinar si tiene una pequeña
pérdida o un neumático desinflado,
estacione en un lugar seguro donde
pueda verificar visualmente la
condición del neumático y determine
si tiene suficiente aire para continuar
hasta un lugar donde se pueda
agregar aire y el sistema monitorear
de nuevo por un técnico experto, le
recomendamos un técnico autorizado
Mazda o un centro de reparación de
neumáticos.
Cuando conduce
Grupo de instrumentos y pantalla
4-53
CX-5_8CF1-SP-11K_Edition1 Page183
Thursday, November 24 2011 1:22 PM
Form No.8CF1-SP-11K

Black plate (184,1)

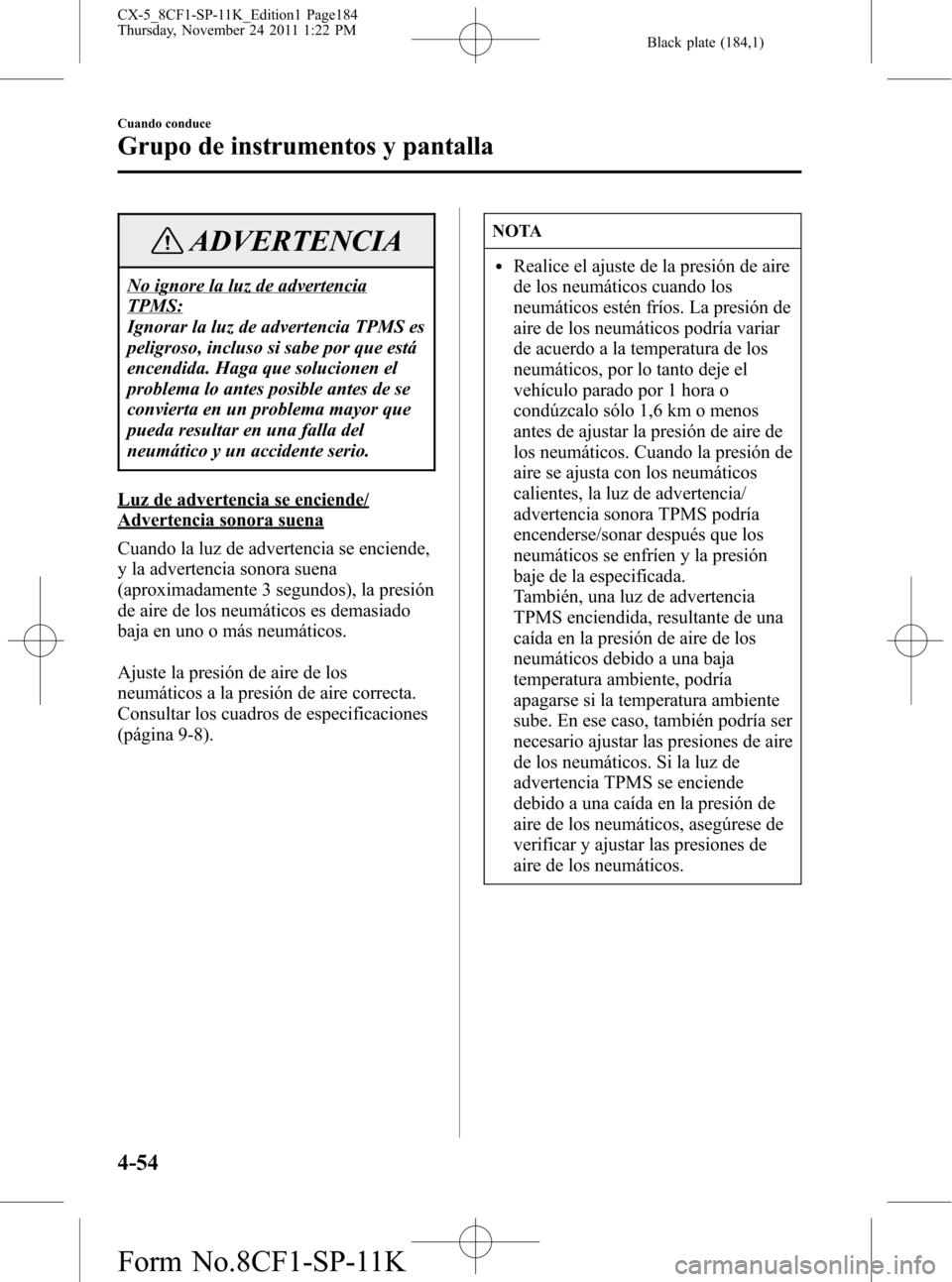

ADVERTENCIA
No ignore la luz de advertencia
TPMS:
Ignorar la luz de advertencia TPMS es
peligroso, incluso si sabe por que está
encendida. Haga que solucionen el
problema lo antes posible antes de se
convierta en un problema mayor que
pueda resultar en una falla del
neumático y un accidente serio.
Luz de advertencia se enciende/
Advertencia sonora suena
Cuando la luz de advertencia se enciende,
y la advertencia sonora suena
(aproximadamente 3 segundos), la presión
de aire de los neumáticos es demasiado
baja en uno o más neumáticos.
Ajuste la presión de aire de los
neumáticos a la presión de aire correcta.
Consultar los cuadros de especificaciones
(página 9-8).
NOTA
lRealice el ajuste de la presión de aire
de los neumáticos cuando los
neumáticos estén fríos. La presión de
aire de los neumáticos podría variar
de acuerdo a la temperatura de los
neumáticos, por lo tanto deje el
vehículo parado por 1 hora o
condúzcalo sólo 1,6 km o menos
antes de ajustar la presión de aire de
los neumáticos. Cuando la presión de
aire se ajusta con los neumáticos
calientes, la luz de advertencia/
advertencia sonora TPMS podría
encenderse/sonar después que los
neumáticos se enfríen y la presión
baje de la especificada.
También, una luz de advertencia
TPMS enciendida, resultante de una
caída en la presión de aire de los
neumáticos debido a una baja
temperatura ambiente, podría
apagarse si la temperatura ambiente
sube. En ese caso, también podría ser
necesario ajustar las presiones de aire
de los neumáticos. Si la luz de
advertencia TPMS se enciende
debido a una caída en la presión de
aire de los neumáticos, asegúrese de
verificar y ajustar las presiones de
aire de los neumáticos.
4-54
Cuando conduce
Grupo de instrumentos y pantalla
CX-5_8CF1-SP-11K_Edition1 Page184
Thursday, November 24 2011 1:22 PM
Form No.8CF1-SP-11K

Black plate (185,1)

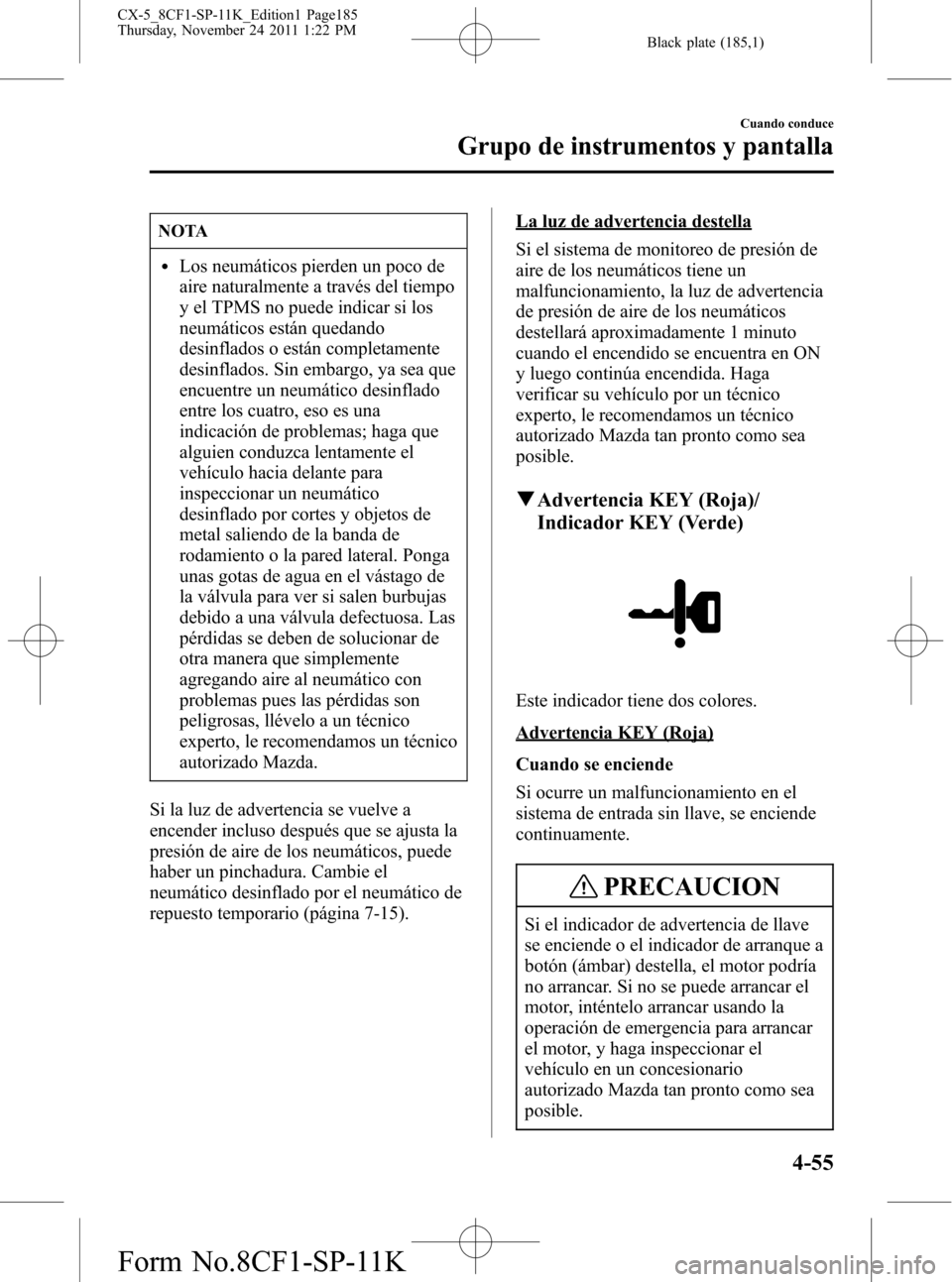

NOTA
lLos neumáticos pierden un poco de
aire naturalmente a través del tiempo
y el TPMS no puede indicar si los
neumáticos están quedando
desinflados o están completamente
desinflados. Sin embargo, ya sea que
encuentre un neumático desinflado
entre los cuatro, eso es una
indicación de problemas; haga que
alguien conduzca lentamente el
vehículo hacia delante para
inspeccionar un neumático
desinflado por cortes y objetos de
metal saliendo de la banda de
rodamiento o la pared lateral. Ponga
unas gotas de agua en el vástago de
la válvula para ver si salen burbujas
debido a una válvula defectuosa. Las
pérdidas se deben de solucionar de
otra manera que simplemente
agregando aire al neumático con
problemas pues las pérdidas son
peligrosas, llévelo a un técnico
experto, le recomendamos un técnico
autorizado Mazda.
Si la luz de advertencia se vuelve a
encender incluso después que se ajusta la
presión de aire de los neumáticos, puede
haber un pinchadura. Cambie el
neumático desinflado por el neumático de
repuesto temporario (página 7-15).
La luz de advertencia destella
Si el sistema de monitoreo de presión de
aire de los neumáticos tiene un
malfuncionamiento, la luz de advertencia
de presión de aire de los neumáticos
destellará aproximadamente 1 minuto
cuando el encendido se encuentra en ON
y luego continúa encendida. Haga
verificar su vehículo por un técnico
experto, le recomendamos un técnico
autorizado Mazda tan pronto como sea
posible.
qAdvertencia KEY (Roja)/
Indicador KEY (Verde)
Este indicador tiene dos colores.
Advertencia KEY (Roja)
Cuando se enciende
Si ocurre un malfuncionamiento en el
sistema de entrada sin llave, se enciende
continuamente.
PRECAUCION
Si el indicador de advertencia de llave
se enciende o el indicador de arranque a
botón (ámbar) destella, el motor podría
no arrancar. Si no se puede arrancar el
motor, inténtelo arrancar usando la
operación de emergencia para arrancar
el motor, y haga inspeccionar el
vehículo en un concesionario
autorizado Mazda tan pronto como sea
posible.
Cuando conduce
Grupo de instrumentos y pantalla
4-55
CX-5_8CF1-SP-11K_Edition1 Page185
Thursday, November 24 2011 1:22 PM
Form No.8CF1-SP-11K

Black plate (186,1)

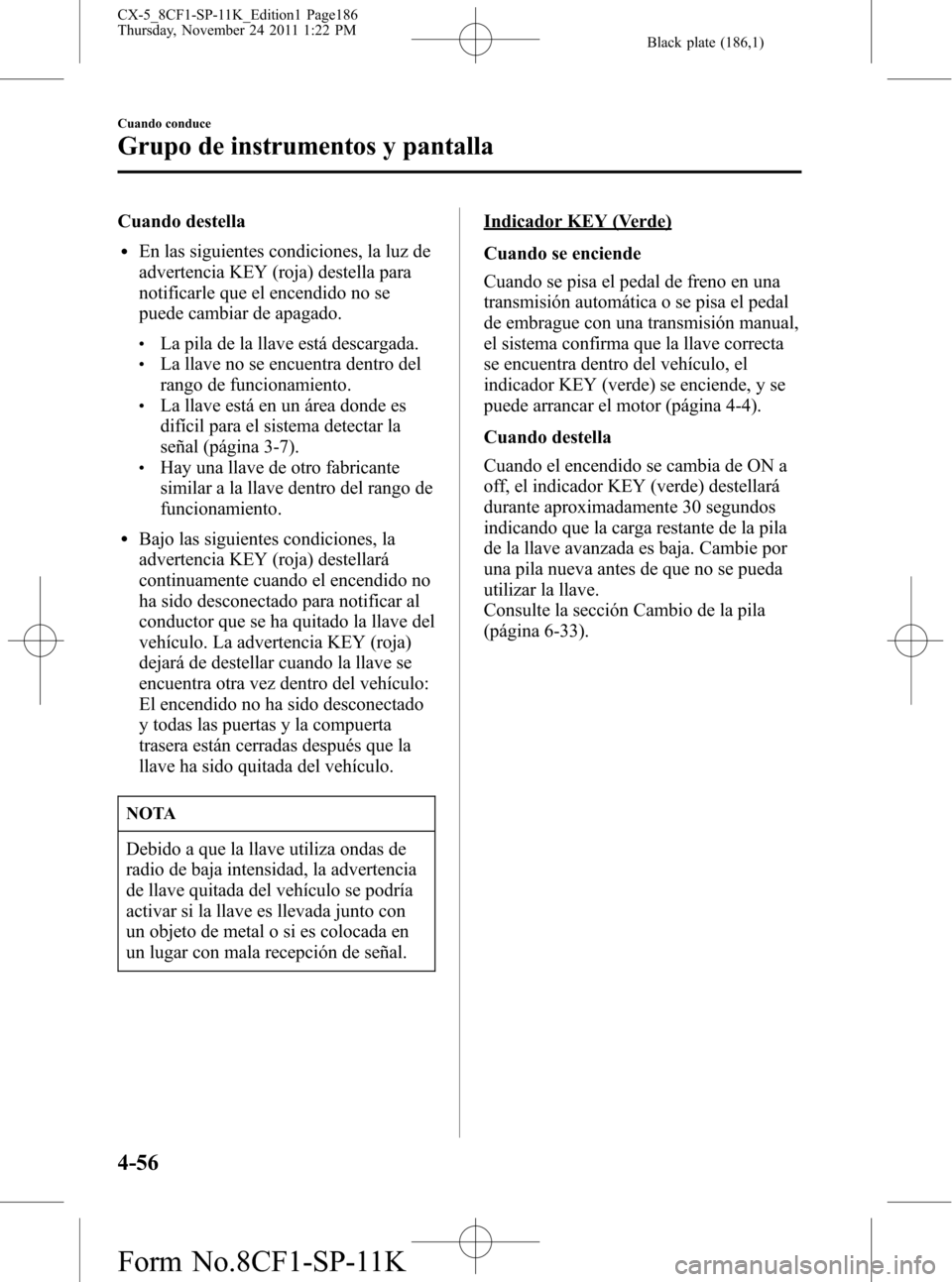

Cuando destella
lEn las siguientes condiciones, la luz de
advertencia KEY (roja) destella para
notificarle que el encendido no se
puede cambiar de apagado.
lLa pila de la llave está descargada.lLa llave no se encuentra dentro del
rango de funcionamiento.
lLa llave está en un área donde es
difícil para el sistema detectar la
señal (página 3-7).
lHay una llave de otro fabricante
similar a la llave dentro del rango de
funcionamiento.
lBajo las siguientes condiciones, la
advertencia KEY (roja) destellará
continuamente cuando el encendido no
ha sido desconectado para notificar al
conductor que se ha quitado la llave del
vehículo. La advertencia KEY (roja)
dejará de destellar cuando la llave se
encuentra otra vez dentro del vehículo:
El encendido no ha sido desconectado
y todas las puertas y la compuerta
trasera están cerradas después que la
llave ha sido quitada del vehículo.
NOTA
Debido a que la llave utiliza ondas de
radio de baja intensidad, la advertencia
de llave quitada del vehículo se podría
activar si la llave es llevada junto con
un objeto de metal o si es colocada en
un lugar con mala recepción de señal.
Indicador KEY (Verde)
Cuando se enciende
Cuando se pisa el pedal de freno en una
transmisión automática o se pisa el pedal
de embrague con una transmisión manual,
el sistema confirma que la llave correcta
se encuentra dentro del vehículo, el
indicador KEY (verde) se enciende, y se
puede arrancar el motor (página 4-4).
Cuando destella
Cuando el encendido se cambia de ON a
off, el indicador KEY (verde) destellará
durante aproximadamente 30 segundos
indicando que la carga restante de la pila
de la llave avanzada es baja. Cambie por
una pila nueva antes de que no se pueda
utilizar la llave.
Consulte la sección Cambio de la pila
(página 6-33).
4-56
Cuando conduce
Grupo de instrumentos y pantalla
CX-5_8CF1-SP-11K_Edition1 Page186
Thursday, November 24 2011 1:22 PM
Form No.8CF1-SP-11K

Black plate (187,1)

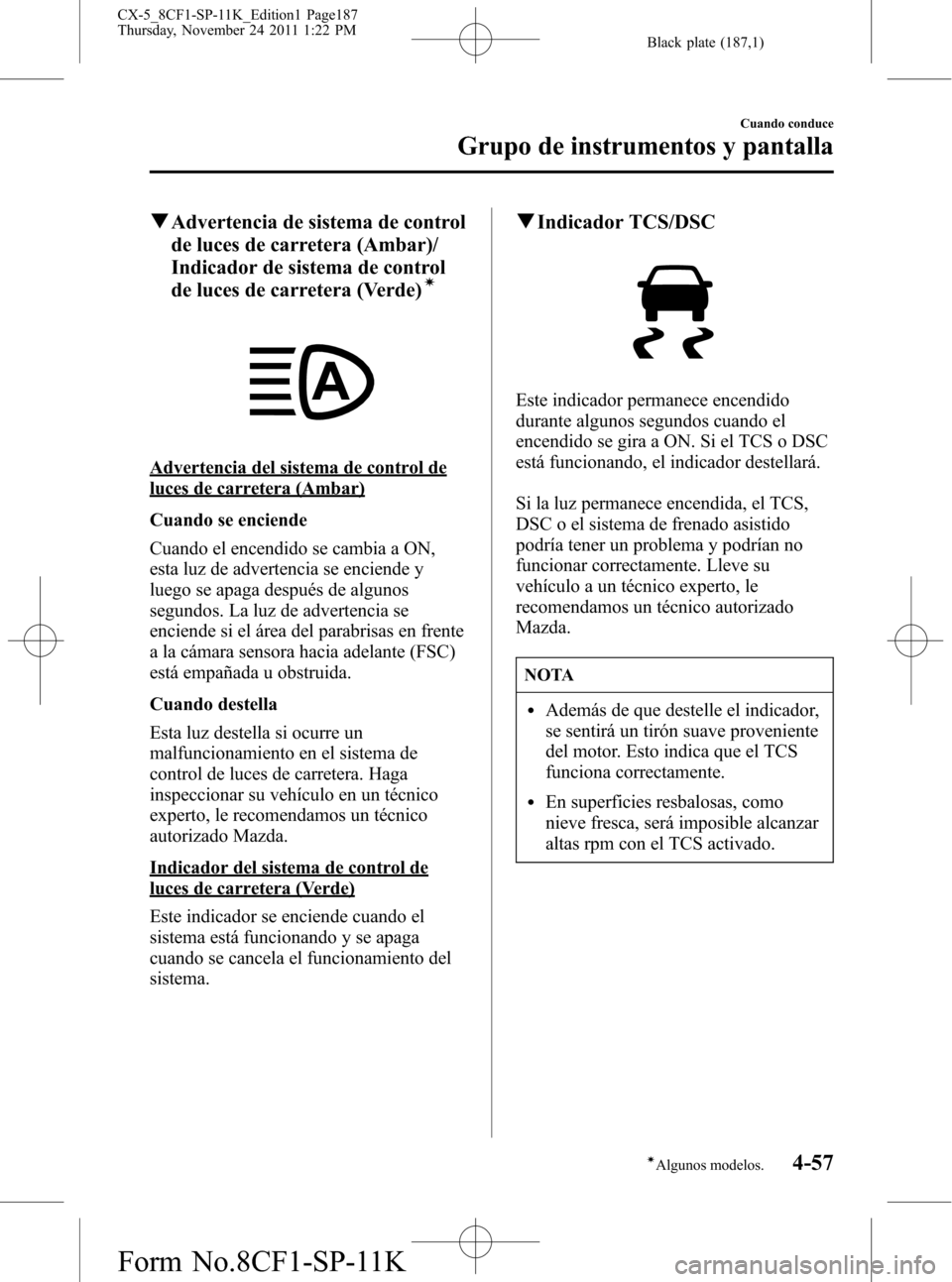

qAdvertencia de sistema de control
de luces de carretera (Ambar)/
Indicador de sistema de control
de luces de carretera (Verde)
í
Advertencia del sistema de control de
luces de carretera (Ambar)
Cuando se enciende
Cuando el encendido se cambia a ON,
esta luz de advertencia se enciende y
luego se apaga después de algunos
segundos. La luz de advertencia se
enciende si el área del parabrisas en frente
a la cámara sensora hacia adelante (FSC)
está empañada u obstruida.
Cuando destella
Esta luz destella si ocurre un
malfuncionamiento en el sistema de
control de luces de carretera. Haga
inspeccionar su vehículo en un técnico
experto, le recomendamos un técnico
autorizado Mazda.
Indicador del sistema de control de
luces de carretera (Verde)
Este indicador se enciende cuando el
sistema está funcionando y se apaga
cuando se cancela el funcionamiento del
sistema.
qIndicador TCS/DSC
Este indicador permanece encendido
durante algunos segundos cuando el
encendido se gira a ON. Si el TCS o DSC
está funcionando, el indicador destellará.
Si la luz permanece encendida, el TCS,
DSC o el sistema de frenado asistido
podría tener un problema y podrían no
funcionar correctamente. Lleve su
vehículo a un técnico experto, le
recomendamos un técnico autorizado
Mazda.
NOTA
lAdemás de que destelle el indicador,
se sentirá un tirón suave proveniente
del motor. Esto indica que el TCS
funciona correctamente.
lEn superficies resbalosas, como
nieve fresca, será imposible alcanzar
altas rpm con el TCS activado.
Cuando conduce
Grupo de instrumentos y pantalla
4-57íAlgunos modelos. CX-5_8CF1-SP-11K_Edition1 Page187
Thursday, November 24 2011 1:22 PM
Form No.8CF1-SP-11K

Black plate (188,1)

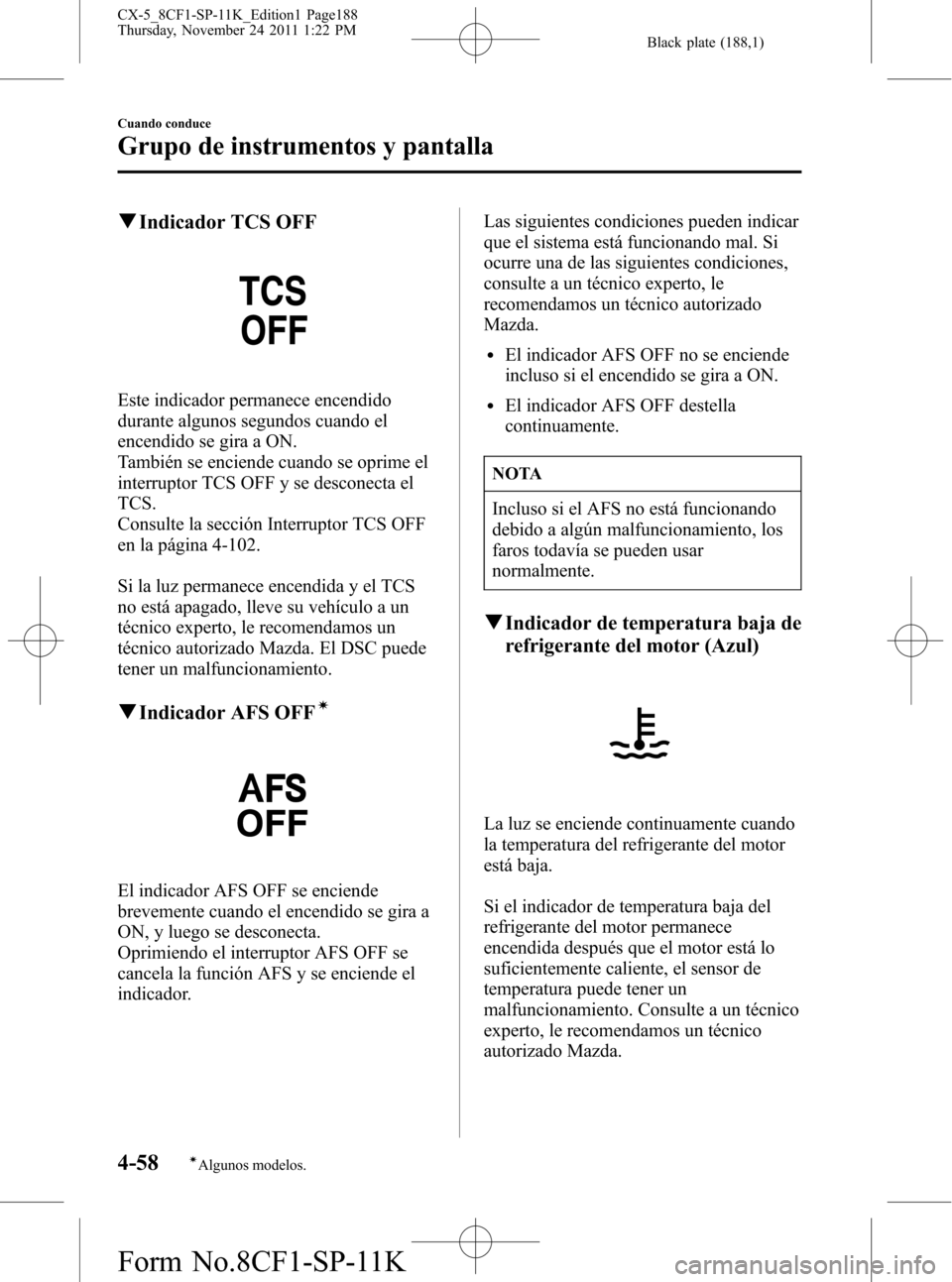

qIndicador TCS OFF
Este indicador permanece encendido
durante algunos segundos cuando el
encendido se gira a ON.
También se enciende cuando se oprime el
interruptor TCS OFF y se desconecta el
TCS.
Consulte la sección Interruptor TCS OFF
en la página 4-102.
Si la luz permanece encendida y el TCS
no está apagado, lleve su vehículo a un
técnico experto, le recomendamos un
técnico autorizado Mazda. El DSC puede
tener un malfuncionamiento.
qIndicador AFS OFFí
El indicador AFS OFF se enciende
brevemente cuando el encendido se gira a
ON, y luego se desconecta.
Oprimiendo el interruptor AFS OFF se
cancela la función AFS y se enciende el
indicador.Las siguientes condiciones pueden indicar
que el sistema está funcionando mal. Si
ocurre una de las siguientes condiciones,
consulte a un técnico experto, le
recomendamos un técnico autorizado
Mazda.
lEl indicador AFS OFF no se enciende
incluso si el encendido se gira a ON.
lEl indicador AFS OFF destella
continuamente.
NOTA
Incluso si el AFS no está funcionando
debido a algún malfuncionamiento, los
faros todavía se pueden usar
normalmente.
qIndicador de temperatura baja de
refrigerante del motor (Azul)
La luz se enciende continuamente cuando
la temperatura del refrigerante del motor
está baja.
Si el indicador de temperatura baja del
refrigerante del motor permanece
encendida después que el motor está lo
suficientemente caliente, el sensor de
temperatura puede tener un
malfuncionamiento. Consulte a un técnico
experto, le recomendamos un técnico
autorizado Mazda.
4-58
Cuando conduce
íAlgunos modelos.
Grupo de instrumentos y pantalla
CX-5_8CF1-SP-11K_Edition1 Page188
Thursday, November 24 2011 1:22 PM
Form No.8CF1-SP-11K

Black plate (189,1)

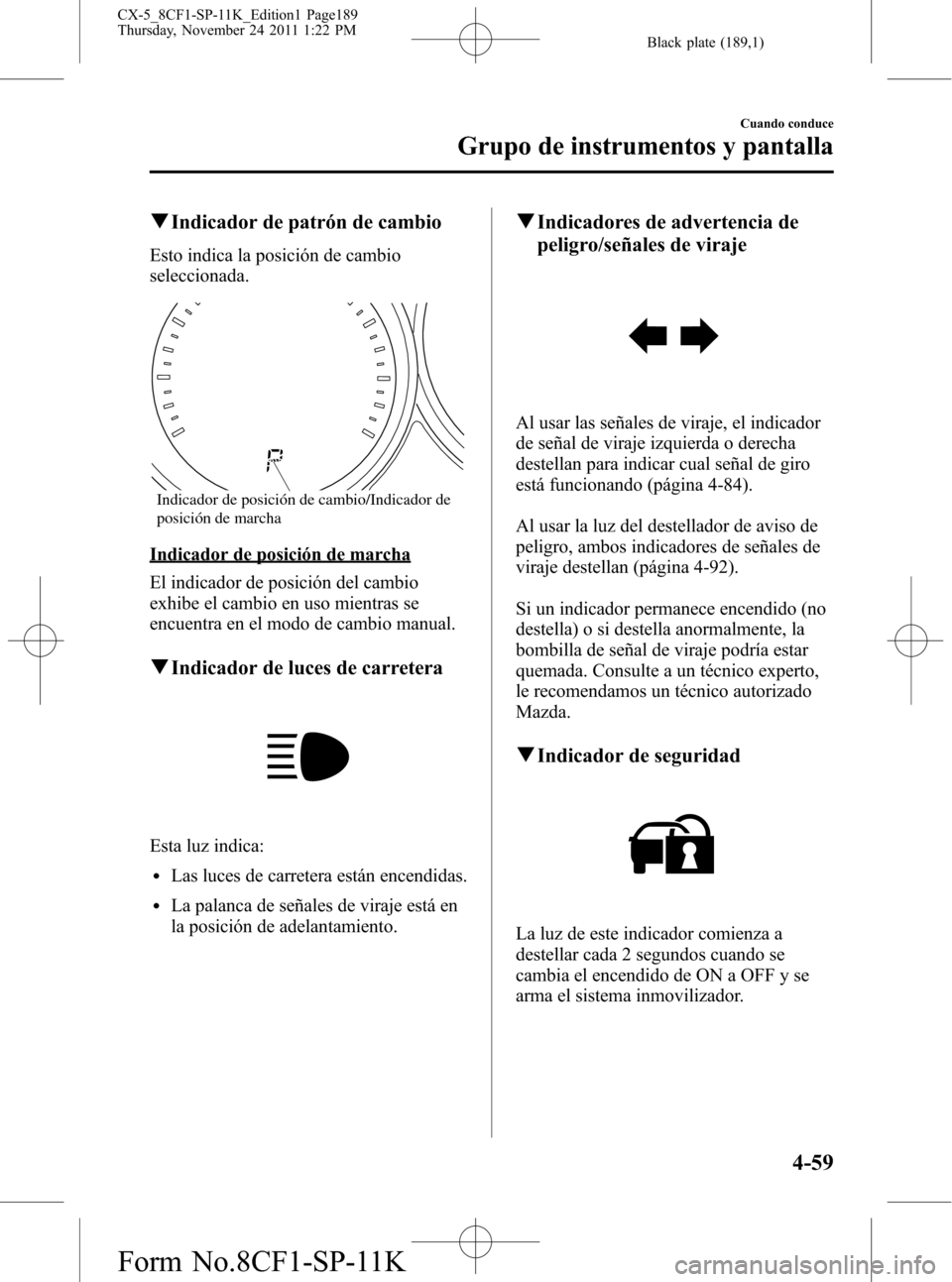

qIndicador de patrón de cambio
Esto indica la posición de cambio
seleccionada.
Indicador de posición de cambio/Indicador de
posición de marcha
Indicador de posición de marcha
El indicador de posición del cambio
exhibe el cambio en uso mientras se
encuentra en el modo de cambio manual.
qIndicador de luces de carretera
Esta luz indica:
lLas luces de carretera están encendidas.
lLa palanca de señales de viraje está en
la posición de adelantamiento.
qIndicadores de advertencia de
peligro/señales de viraje
Al usar las señales de viraje, el indicador
de señal de viraje izquierda o derecha
destellan para indicar cual señal de giro
está funcionando (página 4-84).
Al usar la luz del destellador de aviso de
peligro, ambos indicadores de señales de
viraje destellan (página 4-92).
Si un indicador permanece encendido (no
destella) o si destella anormalmente, la
bombilla de señal de viraje podría estar
quemada. Consulte a un técnico experto,
le recomendamos un técnico autorizado
Mazda.
qIndicador de seguridad
La luz de este indicador comienza a
destellar cada 2 segundos cuando se
cambia el encendido de ON a OFF y se
arma el sistema inmovilizador.
Cuando conduce
Grupo de instrumentos y pantalla
4-59
CX-5_8CF1-SP-11K_Edition1 Page189
Thursday, November 24 2011 1:22 PM
Form No.8CF1-SP-11K

Black plate (190,1)

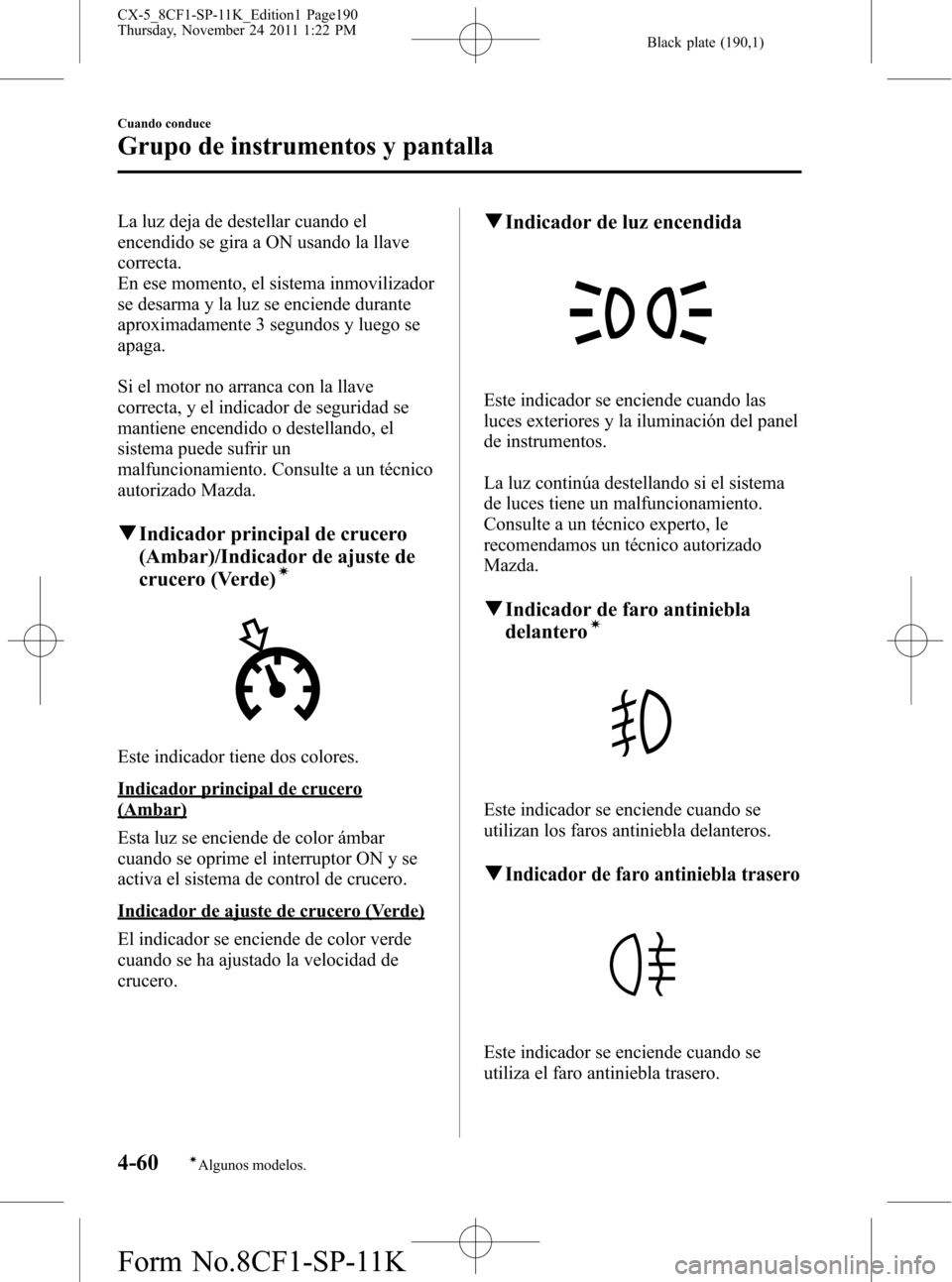

La luz deja de destellar cuando el
encendido se gira a ON usando la llave
correcta.
En ese momento, el sistema inmovilizador
se desarma y la luz se enciende durante
aproximadamente 3 segundos y luego se
apaga.
Si el motor no arranca con la llave
correcta, y el indicador de seguridad se
mantiene encendido o destellando, el
sistema puede sufrir un
malfuncionamiento. Consulte a un técnico
autorizado Mazda.
qIndicador principal de crucero
(Ambar)/Indicador de ajuste de
crucero (Verde)
í
Este indicador tiene dos colores.
Indicador principal de crucero
(Ambar)
Esta luz se enciende de color ámbar
cuando se oprime el interruptor ON y se
activa el sistema de control de crucero.
Indicador de ajuste de crucero (Verde)
El indicador se enciende de color verde
cuando se ha ajustado la velocidad de
crucero.
qIndicador de luz encendida
Este indicador se enciende cuando las
luces exteriores y la iluminación del panel
de instrumentos.
La luz continúa destellando si el sistema
de luces tiene un malfuncionamiento.
Consulte a un técnico experto, le
recomendamos un técnico autorizado
Mazda.
qIndicador de faro antiniebla
delanteroí
Este indicador se enciende cuando se
utilizan los faros antiniebla delanteros.
qIndicador de faro antiniebla trasero
Este indicador se enciende cuando se
utiliza el faro antiniebla trasero.
4-60
Cuando conduce
íAlgunos modelos.
Grupo de instrumentos y pantalla
CX-5_8CF1-SP-11K_Edition1 Page190
Thursday, November 24 2011 1:22 PM
Form No.8CF1-SP-11K
